簡述程控交換機的硬件基本結構以及各部分的作用
發表時間：2021年06月08日瀏覽量：
不論空分或時分程控交換機，其硬件主要分為三個系統，即話路系統，控制系統和輸入、輸出系統。如下圖所示。

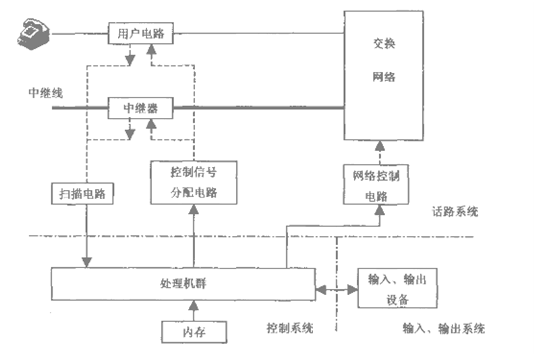

程控交換機硬件系統組成圖
1、話路系統
話路系統的作用是把用戶線接到交換網絡以溝通通話回路。
用戶電路是用戶線與交換網絡的接口電路，可完成饋電、掃描、二/四線轉換、測試、保護、提供鈴流通路等功能，數字用戶電路還要完成編譯碼功能，用記電路一般由厚膜電路為中心組成。
對其它局的中繼線，其傳輸信號可為模擬信號也可為數字信號。如為模擬信號，則采用模擬中繼器，這種中繼器中也配備二/四線轉換和編譯器，使其進入交換網絡時也成為數字信號；如為數字信號，則采用數字中繼器，就不必再用編譯碼器了。
空分程控電話交換機的交換網絡一般為專用集成芯片構成的2n×2n(n為正整數)的開關方陣；時分程控電話交換機的交換網絡一般為超大規模集成電路和存儲器方陣。
掃描電路是用來收集用戶線及中繼線信息的。用戶線或中繼線狀態變化信息通過用戶電路或中繼器送到掃描電路。掃描電路相當于人工交換話務員的眼睛。
控制信號分配電路的基本功能是將處理機的控制字按位分配給用戶電路和中繼器，從而實現由處理機程序控制完成各種功能。其作用相當于話務員的手。
網絡控制電路的作用是按照處理機的控制字控制交換網絡的接續。
2、控制系統
程控交換機控制系統的作用有兩個：一是分析收集輸入的信息，并進行處理；二是編輯命令，并向話路系統或輸入、輸出系統發送命令。
處理機是控制系統的核心，它的主要工作是解讀程序指令及數據，進行運算處理，編輯命令。
內存儲器（又稱主存儲器）一般分為兩個區域：數據存儲器和程序存儲器。程序存儲器主要存儲程控交換機常用的程序和正在執行的程序；數據存儲器存儲常用的數據和從外存儲器調入的數據。
3、輸入、輸出系統
為了安裝測試和維護運轉的需要，中央控制系統還要配備一些常規的外圍設置，一般包括打印機、終端等，還配備了如磁盤驅動器、磁帶機等外存儲器。終端系統可能包含維護終端和計費終端等；外存中存放了交換機的全部程序和數據。其存儲容量較大，對于常用程序來說既存在于內存中，又存在于外存中，這是為了保證當發生故障在內在的內容消失時，可從外存輸入信息。
