簡述用戶程控交換機控制系統的容錯技術

發表時間：2021年06月08日瀏覽量：

對程控交換機控制系統而言，一個最基本而極為重要的要求是：控制系統必須非常可靠地運行。容錯技術是常用的一種方法。

容錯的含義：第一，允許系統中某些部件或軟件程序出現故障；第二，即使在出現故障的情況下也不能影響整個系統的正常運行。

硬件的冗余配置和數據的容錯編碼是兩種用得最為廣泛的容錯技術。這兩種技術在程控交換機中即可以獨立分別使用，也可以綜合使用。

1、處理機的冗余配置

1）雙機配置

配置兩臺處理機，執行的功能完全一樣，當一臺處理機出現故障時，則由另一臺接替運行。

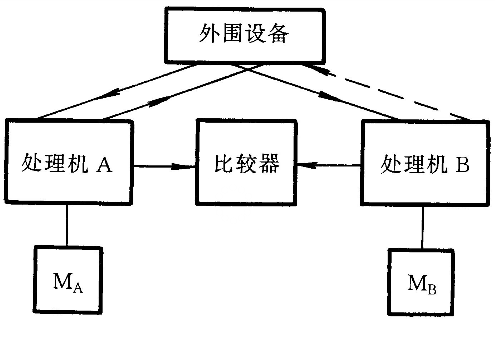

微同步方式：兩臺處理機同時執行一條指令，進行同樣的分析處理，但只有一臺處理機輸出控制信息，執行控制功能，對硬件故障反應快，幾乎沒有呼叫丟失。如下圖所示：

主備用方式：由一臺處理機運行軟件程序，執行控制功能，另一臺處理備用狀態。只有當運行的主用處理機出現故障時，才進行主備切換，使備用處理機投入運行。主備用可以分為冷備用和熱備用，指在系統正常運行時備用處理機未加電還是已加電。

話務分擔方式：兩臺處理機各自獨立同時運行，每一臺處理機只負責一部分的話務容量，當一臺處理機出現故障時，則由另一臺處理機承擔全部話務容量。其優點是對瞬時性故障和軟件錯誤有高度的容錯能力，幾乎可以不中斷服務。

2）多機配置

程控交換機多機配置常采用三模冗余（TNR）的配置方式。在這種配置方式中，三臺處理機完全同步工作，并通過一個多數表決電路產生正常的信號去控制外圍電路和交換網絡。三臺處理機如果只有一臺處理機出現故障，對系統沒有任何影響，系統仍然正常工作。

2、容錯編碼

編碼就是對信息數據進行某種規則運算，使其變換成一種新的數據形式。

容錯編碼就是把信息數據按某種方式編碼，以使得在信息數據有錯誤的情況下，也可以從編碼數據中恢復出原來正常的信息數據。
