淺談數字用戶程控交換機的接地方式

發表時間：2021年06月07日瀏覽量：

數字用戶程控交換機是以大規模及超大規模集成電路應用為特征的現代高科技電子產品。由于其應用環境的復雜性，在客觀上要求數字程控交換機具有安全可靠的防護系統、良好的接地系統和正確的接地方式，這是交換機穩定、可靠工作的基礎。

一、分散接地方式
   我國通信站運行的數字用戶程控交換機大多數采取分散接地的方式，即把工作地和保護地嚴格絕緣分開，分別連接各自的接地裝置，接地裝置之間相距5米以上，各自互不接通，機房內的其他地，如空調的保護地、計算機電源插頭的保護腳、防靜電活動地板及防靜電工作臺地線、配線架接地、通信電纜外金屬屏蔽層接地等匯集于另一保護地，單獨連接于另一接地裝置，也喲直接連接在整機保護地上的。
分散接地方式的特點是：數字用戶程控交換機接地裝置與其他系統的接地裝置相互獨立，互不影響，交換機在運行中串音、雜音較小，通話語音清晰，音質純正，傳輸誤碼率低。

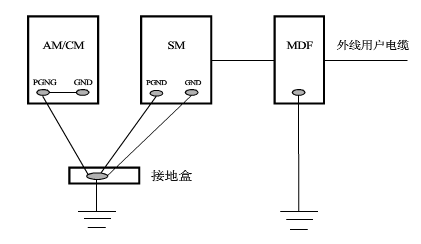

分散接地方式
二、聯合接地方式
   聯合接地方式通常指通信站個類通信設備的工作接地、保護接地以及建筑防雷接地共同合用一組接地體的接地方式，該接地方式由接地體、接地引入線、接地匯集線四部分組成。

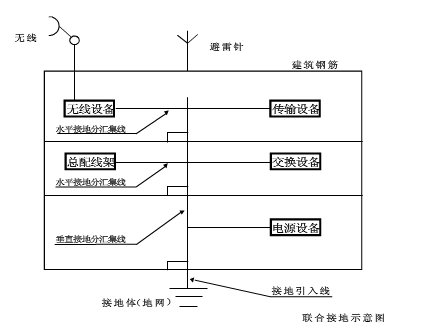

聯合接地方式
1、接地體，有稱接地裝置，是為通信局各類地線電流匯入大地，擴散和均衡電位而設置的與土壤物理結合形成電氣接觸的金屬部件。
2、接地引入線，是指程控交換機與連接個通信裝機樓層的垂直接地總匯集線之間的連接線接地引入線應作防腐蝕處理以提高使用壽命。
3、接地匯集線是指通信站建筑體內分布設置可與各通信機房接地線相連的一組接地干線的總稱，。
4、接地線，是指通信站內各類需要接地的設備與水平接地分匯集線之間的連線，其截面積應根據可能通過的最大電流負荷來確定，接地線必須使用絕緣線，不得用裸體導線做接地線布放。
